驅動一體化接線圖解
發布日期：2023-02-23 點擊：899

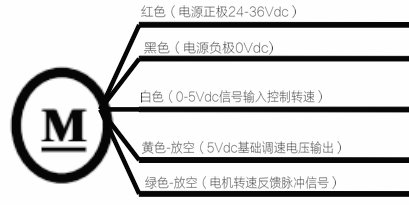

一、外部控制型
應用于需要動態控制或者自動化控制的場合，紅黑線分別接電源正負極（不可接錯！），白線接受工控設備發送的控制電壓動態調速，可以實現流量，壓力，按設定值維持靜態或者動態，如對壓力或者流量需要控制時，當流量或壓力低于設定值，工控設備自動提高控制信號給泵，當低于設定值時，工控設備自動提高控制信號，響應速度毫秒級，因而可以高精度保證系統流量，壓力保持在設定值。當工控設備沒有信號發出時（白線電平0V）,泵停止工作，因而可以方便的控制泵按需啟停。綠色線接電子脈沖轉速表，可以實時顯示泵轉速，按需要安裝或放空。

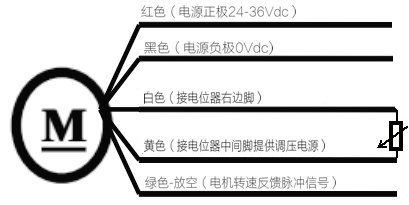

二、電位器調速型
用于自動化要求不高，但對流量壓力需要現場調整的場合，紅黑線分別接電源正負極（不可接錯！），白線黃線間串電位器（只需接電位器二腳），手動調節電位器，可以實現流量，壓力從0至大值的變化，綠色線接電子脈沖轉速表，可以實時顯示泵轉速，按需要安裝或放空。

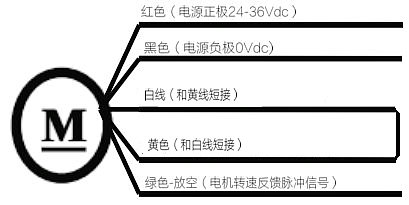

三、通電工作型
用于簡單的介質輸送場合，紅黑線分別接電源正負極（不可接錯！），白線黃線短接，通電泵即會以大流量工作。綠色線接電子脈沖轉速表，可以實時顯示泵轉速，按需要安裝或放空。
應用于需要動態控制或者自動化控制的場合，紅黑線分別接電源正負極（不可接錯！），白線接受工控設備發送的控制電壓動態調速，可以實現流量，壓力，按設定值維持靜態或者動態，如對壓力或者流量需要控制時，當流量或壓力低于設定值，工控設備自動提高控制信號給泵，當低于設定值時，工控設備自動提高控制信號，響應速度毫秒級，因而可以高精度保證系統流量，壓力保持在設定值。當工控設備沒有信號發出時（白線電平0V）,泵停止工作，因而可以方便的控制泵按需啟停。綠色線接電子脈沖轉速表，可以實時顯示泵轉速，按需要安裝或放空。
二、電位器調速型
用于自動化要求不高，但對流量壓力需要現場調整的場合，紅黑線分別接電源正負極（不可接錯！），白線黃線間串電位器（只需接電位器二腳），手動調節電位器，可以實現流量，壓力從0至大值的變化，綠色線接電子脈沖轉速表，可以實時顯示泵轉速，按需要安裝或放空。
三、通電工作型
用于簡單的介質輸送場合，紅黑線分別接電源正負極（不可接錯！），白線黃線短接，通電泵即會以大流量工作。綠色線接電子脈沖轉速表，可以實時顯示泵轉速，按需要安裝或放空。
